Rebelcell Quick Connect FF - Universal

Câble Quick Connect pour détecteur de poissons avec fusible en ligne intégré (3A/5A). Pour une connexion sécurisée ‘1 clic’ connexion entre la batterie 12V Rebelcell et le sondeur.

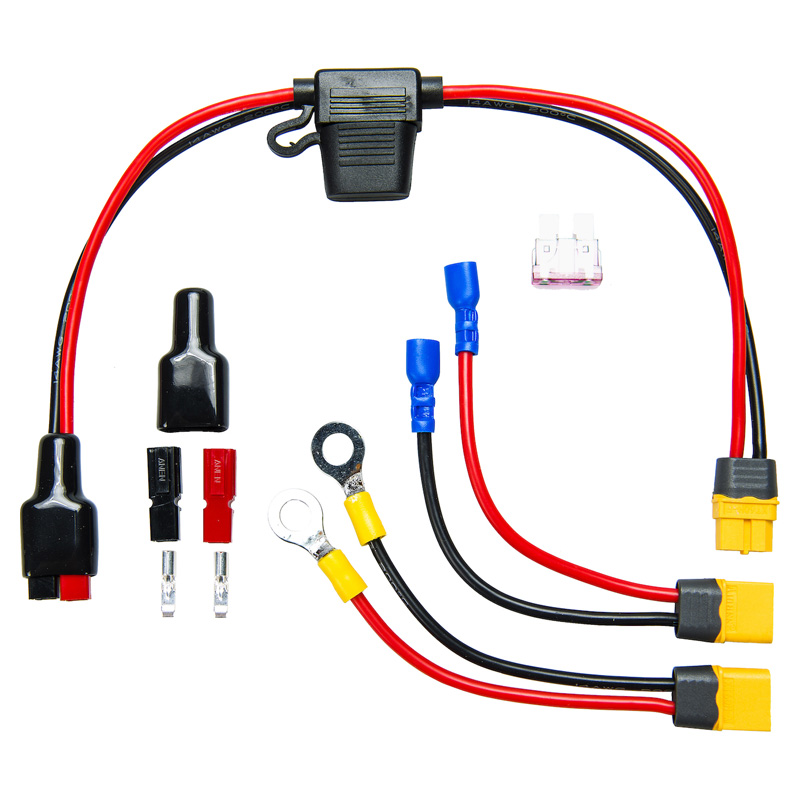

• Câbles de liaison 3 x 4mm2 : A : ~ 40 cm de longueur avec connecteur XT60 et connecteur ANEN (rouge/noir) PA-45. B : ~ 10 cm avec connecteur à languette XT60 et M8. C. : ~ 10 cm avec XT60 et connecteur Faston (se connecte à votre équipement
• Câble B : Fusible 3A 'en ligne' intégré + connecteur ANEN PA-45 supplémentaire pour votre équipement
• Le câble peut être connecté en 1 clic à votre équipement pour une connexion sécurisée et sécurisée

Instructions d'utilisation :

1.
Selon les connecteurs de votre batterie, sélectionnez l'un ou l'autre des fils B (avec connecteur M8) ou C (avec connecteur Faston) et connectez à votre batterie. Cliquez ensuite sur l'autre côté en place via le connecteur XT60 sur le connecteur XT60 correspondant sur le fil A.

2.
Ensuite, le connecteur ANEN séparé doit être connecté à votre sondeur. Sertissez les points de contact argentés (utilisez un outil de sertissage AMP pour les connecteurs de câbles non isolés) sur les câbles ou votre sondeur. Après le sertissage, les points de contact doivent être insérés dans le connecteur rouge (pour +) ou noir (pour -) jusqu'à ce qu'ils "cliquent". Les points de contact sont maintenant sécurisés et ne peuvent pas être déconnectés. Faites glisser les parties rouges et noires en place avec la feuille noire et connectez-les à la prise correspondante sur le câble Quick Connect FF.

3.
Utilisez uniquement avec détecteurs de poissons et autres équipements 12 V appropriés avec une consommation électrique maximale de 10 A (et utilisez un fusible en ligne approprié, une utilisation de 3 A et 5 A est incluse).
